сделанный на заказ Крышка капота с внешним навесом для дрона из углеродного волокна
Дом / Продукт / Специальные детали / Аэрокосмическая / Крышка капота с внешним навесом для дрона из углеродного волокна
  • Крышка капота с внешним навесом для дрона из углеродного волокна
  • Крышка капота с внешним навесом для дрона из углеродного волокна
  • Крышка капота с внешним навесом для дрона из углеродного волокна
  • Крышка капота с внешним навесом для дрона из углеродного волокна

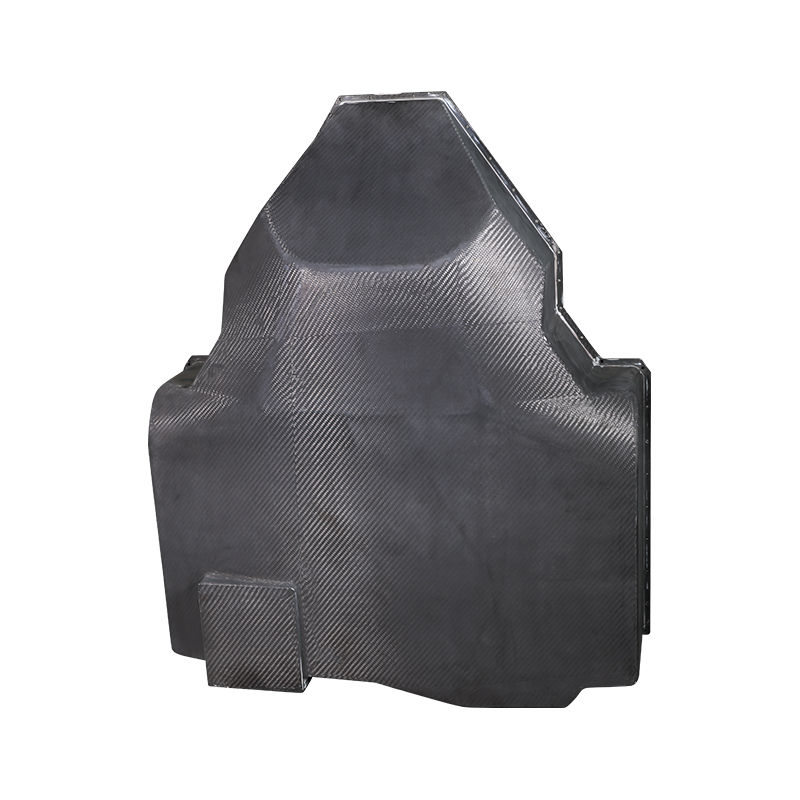

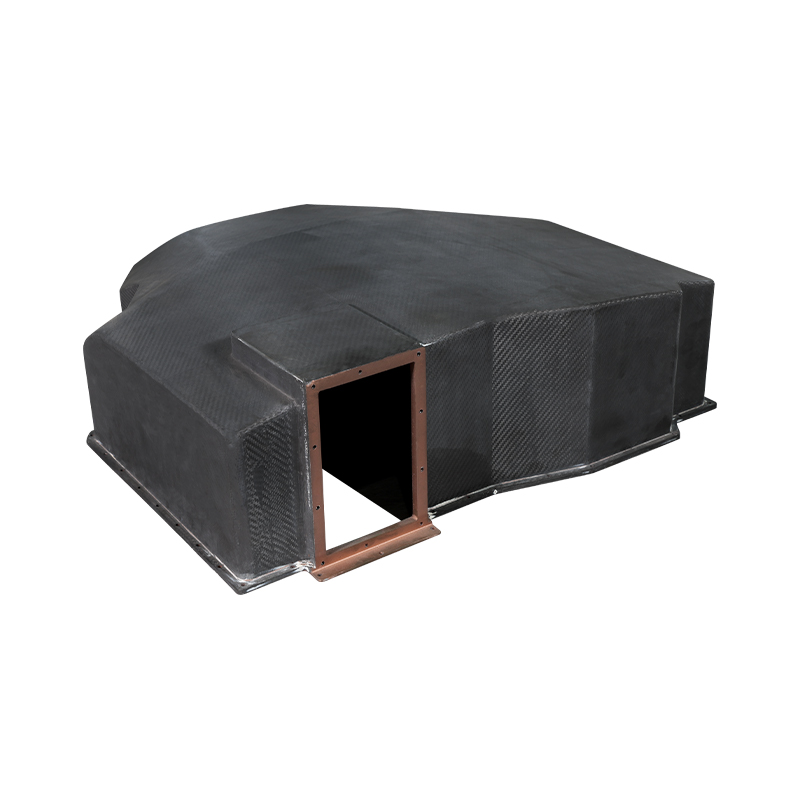

Крышка капота с внешним навесом для дрона из углеродного волокна

Это может уменьшить вес конструкции самолета примерно на 15–20% и увеличить эффективную нагрузку; это также может упростить технологическое оборудование БПЛА, снизить объем работ по сборке, сократить производственный цикл и снизить стоимость всего жизненного цикла всего самолета. Параметры можно настроить.

Связаться с нами
Предыдущий：Шасси беспилотного летательного аппарата (БПЛА) из углеродного волокнаСледующий：Оболочка беспилота из углеродного волокна
объем
ВНЕШНЕЕ ПОКРЫТИЕ БПЛА · АЭРОКОСМИЧЕСКАЯ СИСТЕМА
Крышка капота с внешним навесом для дрона из углеродного волокна
Вес (типичный) 42-68 г
Толщина стенки 0,6-1,2 мм
Температура обслуживания от -40 до 110°С
Структурный обзор
Навес из препрега из углеродного волокна, изготовленный методом литья подходящего металла или автоклавного отверждения. Toray T700 Саржевая ткань 3K с высокопрочной эпоксидной смолой. Модуль упругости 65 ГПа, прочность на изгиб 750 МПа. Предназначен для DJI M300, Mavяc 3, Matrice и пользовательских рамок FPV. Внутреннее пространство предназначено для модуля GPS, IMU и интерфейсных кабелей полезной нагрузки. Поверхностное сопротивление 10-100 Ом на квадрат для защиты от электростатического разряда.
Тип волокна Toray T700SC 3K 2х2 саржа
Система смолы Эпоксидная смола (Tg 135°C)
Объем волокна 57-62 процента
Чистота поверхности Глянцевый (GU 90) или матовый
Точки крепления Закладные гайки М2,5/М3
1
Основные преимущества
  • Уменьшение массы: на 70 процентов легче, чем алюминиевый купол, на 50 процентов легче, чем PC-ABS, при той же жесткости.
  • Прозрачность сигнала: потери при передаче РЧ ниже 0,3 дБ на частотах 2,4 ГГц и 5,8 ГГц (применено непроводящее покрытие)
  • Ударопрочность: отсутствие распространения трещин после падения 500 г с высоты 1,5 м на бетон.
2
Размерные параметры
  • Диапазон длины: 55–120 мм (в зависимости от планера)
  • Диапазон ширины: 45-95 мм
  • Диапазон высоты: 25-55 мм
  • Допуск: плюс/минус 0,15 мм на монтажных поверхностях.
  • Угол уклона: от 2 до 3 градусов для распалубки.
3
Устойчивость к окружающей среде
  • Устойчивость к ультрафиолетовому излучению: 500 часов QUV с сохранением блеска более 85 процентов.
  • Поглощение влаги: менее 0,1 процента после 7 дней погружения.
  • Химическая стойкость: не подвержен воздействию топлива, масла и стандартных чистящих растворителей.
Замечания по интеграции и сборке
Для крепежных винтов следует использовать нейлоновую шайбу, чтобы предотвратить гальваническую коррозию между углеродистым и алюминиевым корпусом.
Предварительно просверленные отверстия диаметром 2,2 мм для винтов М2; Угол зенковки 100 градусов для установки заподлицо.
Доступен канал прокладки EMI для защиты от электромагнитных помех от модулей ESC.
Вентиляционные отверстия могут быть встроены во время формования для охлаждения аккумулятора или ESC.
Матрица совместимости
Совместим с DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II и специальными рамками FPV от 7 до 10 дюймов.
Дверца доступа к полезной нагрузке доступна для механизма опускания или выступа дополнительной камеры.
Специальные вырезы для антенн (SMA, u.FL) и портов USB/HDMI поддерживаются при минимальном заказе 50 единиц.
Протокол обращения и обслуживания
01. Очистка. Используйте изопропиловый спирт (70 процентов) и безворсовую ткань. Не погружайте в жидкость.
02. Осмотр. Перед каждым полетом проверяйте расслоение методом постукивания. Глухой звук указывает на разлуку.
03. Ремонт — Мелкие трещины залиты эпоксидной смолой. Замените крышку, если повреждение от удара превышает длину трещины 15 мм.
04. Хранение. Храните вдали от прямых солнечных лучей, когда он не используется. УФ-прозрачное покрытие продлевает срок службы до 2000 летных часов.
Типичные применения
Промышленные инспекционные дроны Сельскохозяйственные опрыскивающие БПЛА Поисково-спасательный самолет Чехлы для FPV-гонок в стиле фристайл Корпуса картографической платформы LiDAR
Блокирует ли углеродное волокно сигнал GPS?
Углеродное волокно без покрытия ослабляет радиочастотные сигналы. Наши навесы имеют непроводящий поверхностный слой (стекловолокно или гелевое покрытие), который снижает потери сигнала до уровня ниже 0,5 дБ, позволяя принимать GPS и телеметрию без внешних антенн.
Максимальная рабочая высота и температура
Высота до 7000 м. Непрерывная рабочая температура от -30°C до 85°C. Кратковременное воздействие до 110°C (прямые солнечные лучи на темные поверхности).
Стоимость индивидуальной формы и время выполнения заказа
Алюминиевая форма: 1800-2500 долларов США, время выполнения 25-30 дней. Образцы навесов предоставляются в течение 5 дней после изготовления формы.
i Все навесы проходят 100-процентную проверку с помощью КИМ на предмет допусков к положению отверстий. Отчеты о пакетных испытаниях включают Tg, объем волокна и результаты визуального контроля в соответствии с IPC-A-600. Доступен OEM-брендинг (лазерная гравировка).
