сделанный на заказ Изоляционная плита из стекловолокна из эпоксидной смолы
Дом / Продукт / Препарат / Изоляционная плита из стекловолокна из эпоксидной смолы

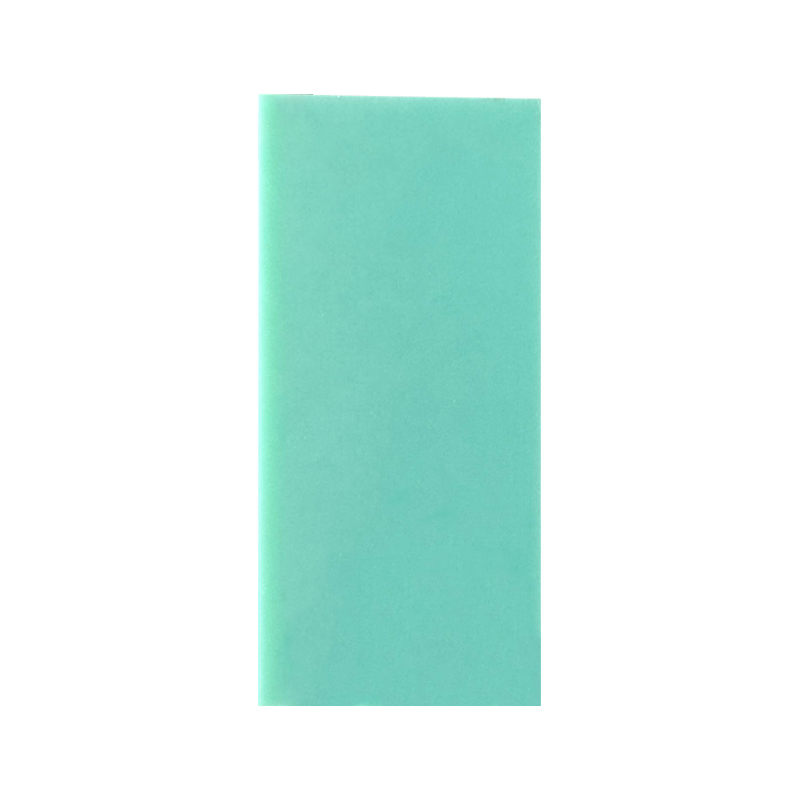

  • Изоляционная плита из стекловолокна из эпоксидной смолы

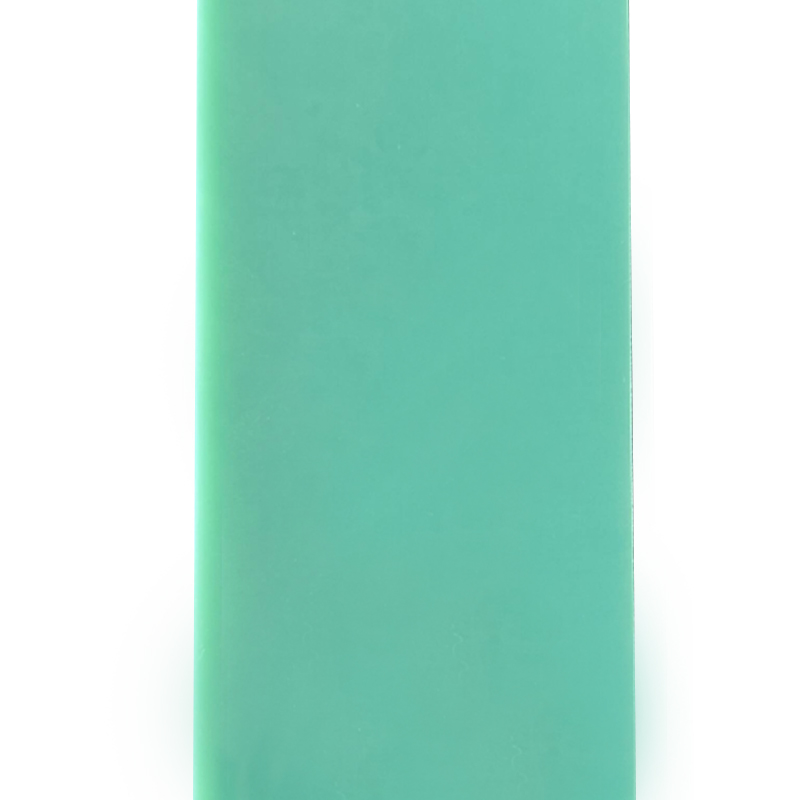

  • Изоляционная плита из стекловолокна из эпоксидной смолы
  • Изоляционная плита из стекловолокна из эпоксидной смолы
  • Изоляционная плита из стекловолокна из эпоксидной смолы

Изоляционная плита из стекловолокна из эпоксидной смолы

Связаться с нами
Предыдущий：Предыдущего продукта не было.Следующий：Нет следующего продукта
объем
СЕРИЯ FR-4/G11
Изоляционная плита из стекловолокна из эпоксидной смолы
Сплошные слои ткани из Е-стекла, пропитанные бромированной эпоксидной смолой, прессованные при температуре 160°C и давлении 14 МПа. Диэлектрическая прочность 20–28 кВ/мм (ASTM D149), водопоглощение ≤0,15% после 24 часов погружения. Класс рабочей температуры Ф (155°С) с классом воспламеняемости UL 94 В-0. Диапазон толщины от 0,3 мм до 50 мм, доступен в естественном зеленом, белом, желтом и черном цветах для электроизоляции и монтажа на конструкции.
Термический класс F (155°C)
UL воспламеняемость 94 V-0
Диэлектрик 20–28 кВ/мм
▸ Технические преимущества
  • Сопротивление дуги: 180 секунд без слежения (ASTM D495), указано для высоковольтных распределительных устройств и контакторов.
  • Низкий коэффициент рассеивания: Tan δ 0,015–0,02 на частоте 1 МГц обеспечивает целостность сигнала в высокочастотных приложениях на печатных платах.
  • Стабильность обработки: Сверление без заусенцев твердосплавными инструментами; расслаивание контролируется при диаметрах отверстий ≥0,8 мм.
  • Влагостойкость: Сохранение сопротивления изоляции >95% через 96 часов при относительной влажности 95%.
▸ Механические и электрические данные
Прочность на изгиб (вдоль) 350 – 450 МПа
Предел прочности 280 – 340 МПа
Прочность на сжатие 350 – 420 МПа
Объемное сопротивление 10⁷ – 10⁸ МОм·см
CTI (сравнительное отслеживание) 175–200 В (ПЛК 3)
⎯
Размерные допуски
0,5 – 1,6 мм ±0,10 мм
1,6 – 3,0 мм ±0,15 мм
3,0 – 6,0 мм ±0,20 мм
Длина/ширина ≤1000 мм ±2,0 мм
⎯
Термическая и химическая
  • Непрерывная работа: 130°C – 155°C
  • Теплопроводность: 0,25–0,35 Вт/(м·К)
  • Химическая стойкость: ацетон, этанол, минеральные масла.
  • Избегайте: концентрированной серной кислоты
⎯
Параметры обработки
  • Резка толщиной ≤3 мм
  • Подача сверления: 0,05–0,10 мм/об.
  • Скорость шпинделя: 20–40 тыс. об/мин.
  • Предварительный нагрев до 80°C для штамповки >2 мм.
◆ Области применения (сертифицировано по IEC 60893, NEMA LI-1)
Барьеры распределительных устройств Шинные опоры Приспособления для тестирования печатных плат Проставки трансформатора Клинья для пазов двигателя Пластины дугогасительной камеры Изолирующие шайбы
Соответствует RoHS · Не содержит REACH SVHC · Доступна версия без галогенов (IEC 61249-2-21)
Хранение и обращение
▸ Хранить на поддонах с опорой по краям. Максимальная высота штабеля 800 мм для предотвращения коробления.
▸ Диапазон влажности: 40–70 % относительной влажности. Длительное воздействие относительной влажности >80% может увеличить водопоглощение выше 0,3%.
▸ Избегайте прямого контакта с медными или голыми стальными поверхностями при длительном хранении (риск окисления).
Общие вопросы и примечания
Максимальное рабочее напряжение? 2,5 кВ на мм толщины для переменного тока (снижение характеристик на 60 % для постоянного тока).
Возможность постформирования? Отсутствие термоформования после отверждения; только предварительно пропитанные листы.
Дегазация в вакууме? ТМЛ 0,45%, ЦВКМ 0,08% — подходит для вакуумных камер.
Контроль коробления? Отжиг при 120°C в течение 2 часов снижает остаточные напряжения после механической обработки.
ⓘ Варианты сертификации: MIL-I-24768, GB/T 1303.1, признан UL (доступен номер E). Включена возможность отслеживания партии. Механические значения рассчитаны для толщины 1,6 мм, продольное направление.
